釜底球閥結構組成說明

    新型釜底球閥采用三段式組合結構，分別為弧形法蘭、中法蘭和閥體。安裝時，先將弧形法蘭取下與罐底焊接，用螺栓與閥體連接。閥桿于閥體管道呈現出105度的傾斜角，該結構設計避免安裝執行機構與罐底接觸。無積料設計，球體為弧面設計，在閥門關閉時，球面弧形于連接罐底弧形法蘭保持致，形成無死角連接，避免物質殘留。

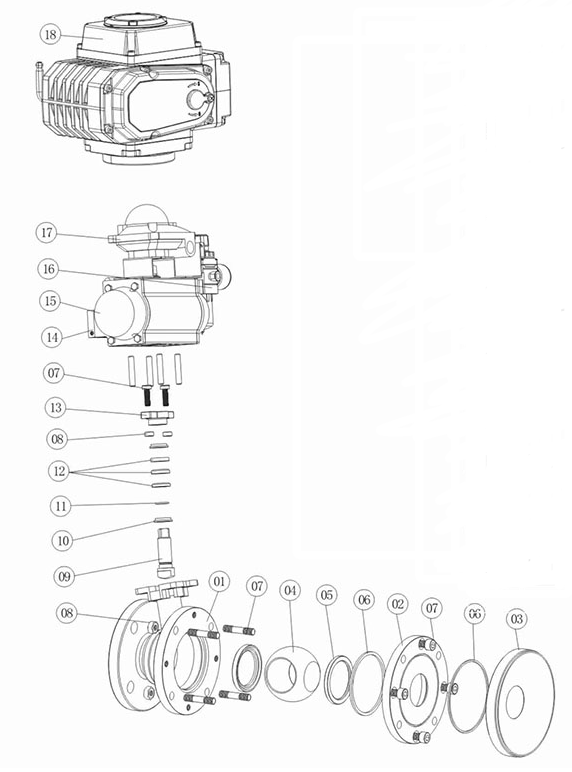

    釜底球閥結構組成如下圖：

說明：

18、電裝執行器

17、限位開關

16、過濾器

15、執行器

14、電磁閥

13、壓蓋

12、V型填料

11、O型圈

10、止推墊

9、閥桿

8、螺母

7、螺栓

6、密封墊

5、閥座

4、球體

3、弧形法蘭

2、閥蓋

1、閥體
