三通球閥開關示意圖
三通球閥主要是用于改變介質的流向,其可以分成L型和T型,其中T型允許三個正交管線彼此通信,并斷開第三通道的連接,以進行拆分和合并;L形只能連接兩個正交管,不能同時連接第三條管,僅用作分發。

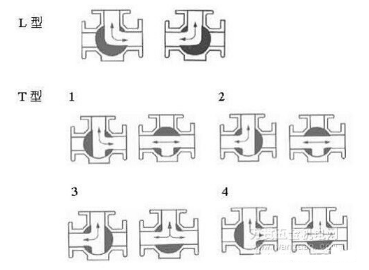

三通球閥開關示意圖如下:
三通球閥開關示意圖
三通球閥開關原理說明:
A、打開過程
1、在關閉位置,閥桿的機械壓力將球推向閥座。
2、逆時針旋轉手輪將閥桿朝相反方向移動,而較低的角平面將球從閥座上釋放。
3、氣門桿繼續上升,并與氣門桿螺旋槽中的導向銷相互作用,從而使球開始旋轉而沒有摩擦。
4、閥桿上升到極限位置,球旋轉到完全打開位置,直到到達完全打開位置。
B、結束流程
1、關閉時,順時針旋轉手輪,閥桿將開始下降,球?qū)㈤_始旋轉離開閥座。
2、繼續旋轉手輪。氣門桿在導銷的作用下嵌入頂部的螺旋槽中,因此氣門桿和鋼球同時旋轉90°。
3、嘗試關閉時,球旋轉90°,而沒有觸及閥座。
4、在手輪的最后幾圈中,氣門桿底部的轉角平面會機械楔住,推動球以牢固地推動氣門座并將其完全密封。
